悬浮导向控制系统集成试验台

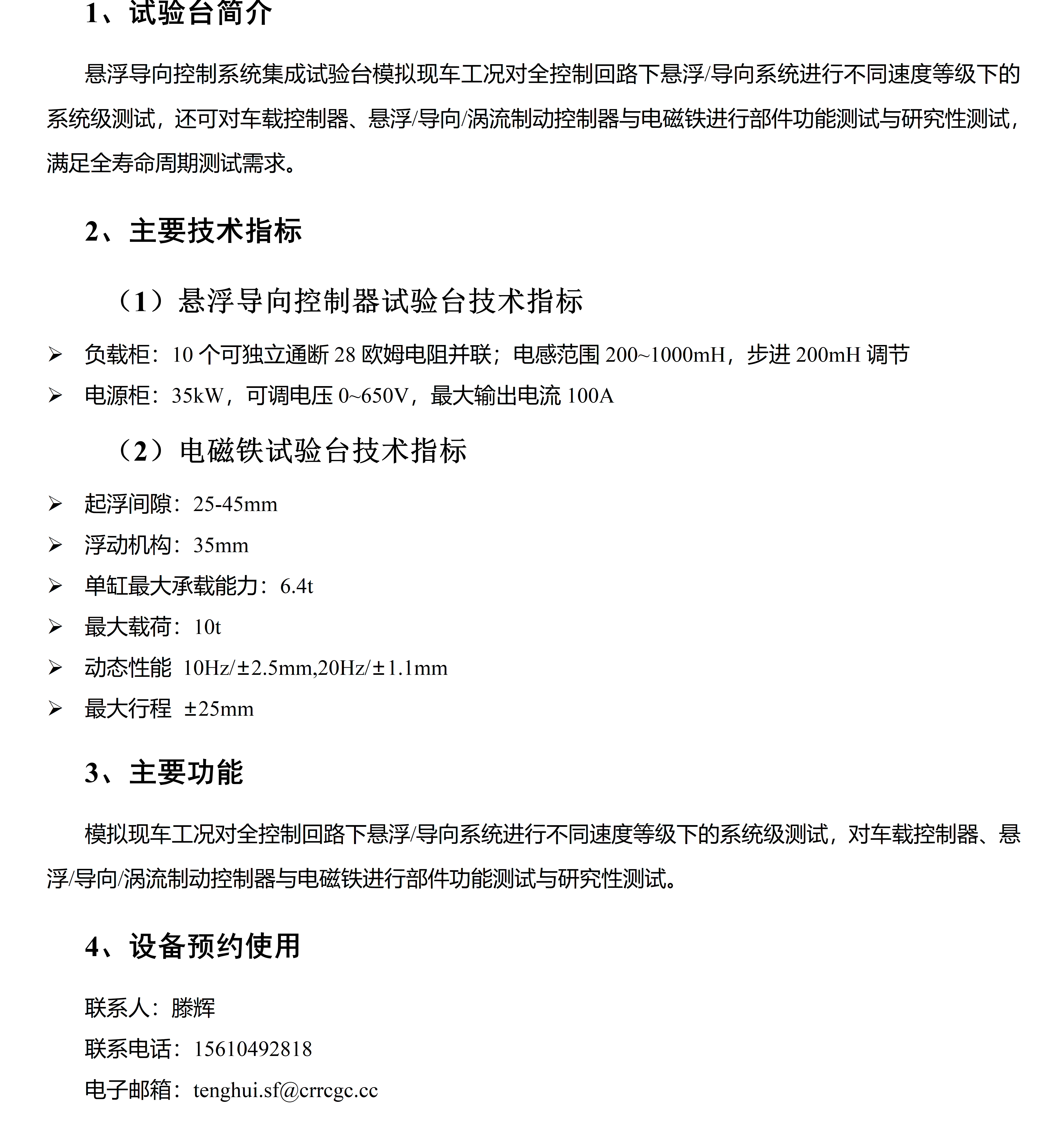

1、 试验台简介

悬浮导向控制系统集成试验台模拟现车工况对全控制回路下悬浮/导向系统进行不同速度等级下的系统级测试，还可对车载控制器、悬浮/导向/涡流制动控制器与电磁铁进行部件功能测试与研究性测试，满足全寿命周期测试需求。

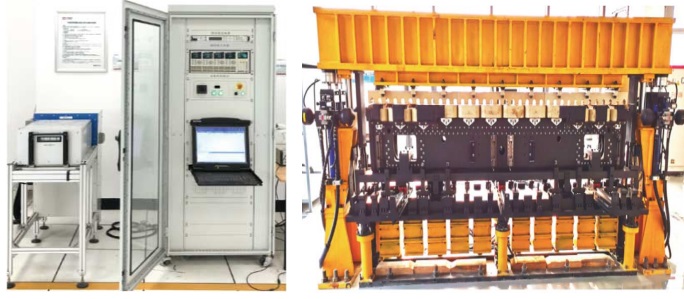

试验台包括中央控制单元，车载控制器试验台，悬浮导向控制器试验台和电磁铁试验台三个子试验台。中央控制单元与车载控制器试验台通过以太网连接，车载控制器试验台，悬浮导向控制器试验台和电磁铁试验台之间采用硬线连接，由中央控制单元模拟运控发送起浮指令经车载控制器将起浮指令输出至悬浮控制器,由悬浮控制器输出控制电压至电磁铁,实现电磁铁稳定悬浮，并将悬浮状态经车载控制器反馈至中央控制单元。

2、 主要试验项目

(1) 车载控制器功能测试，测试车载控制器的最大电平与标准电平下的逻辑输入输出；

(2) 悬浮导向制动控制器功能测试，包括最小间隙临界点动作、力限制测试、载荷电流限制、故障断路、故障后复位等测试；

(3) 电磁铁测试，包括接口测试、电气特性与电磁特性测试；

(4) 系统级测试，测试全控制回路下各子系统之间的参数匹配、电气接口转化、逻辑判断与系统响应特性。
