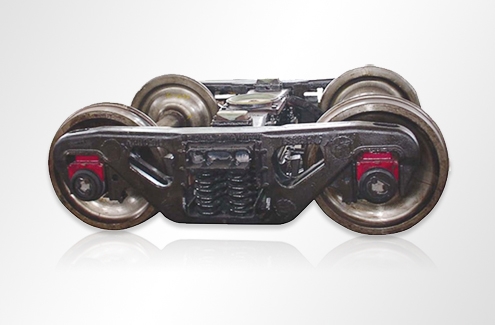

转K4型转向架

概述:该转向架适用于中国标准轨距、轴重21t、最高商业运营速度120km/h的各型铁路提速货车。

结构类似于铸钢三大件式转向架,但采用了独特的弹簧托板、摇动座等类似于客车转向架的摇动台摆式机构,具有横向两级刚度特性,大大增加了车辆的横向柔性,具有更好的横向性能及其它优点。其主要由轮对和轴承装置、摇枕组成、侧架组成、弹性悬挂系统及减振装置、基础制动装置、常接触式弹性旁承等组成。

主要技术参数:

轴重(t)

21

自重(t)

4.2

轨距(mm)

1435

商业运行速度(km/h)

120

通过最小曲线半径(m)

100

车轮直径(mm)

840
