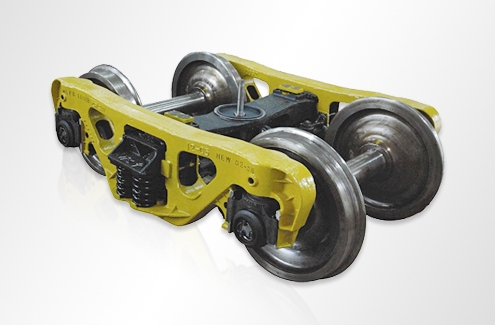

概述:该系列转向架结构类似于铸钢三大件式转向架,但两侧架间加设弹性交叉杆连接,具有较大的抗菱刚度。侧架导框座与轴箱承载鞍间加装了弹簧,对轮对起弹性定位作用,具有一系轴箱悬挂,从而减少了簧下质量,具有低动力特性。其主要由轮对和轴承装置、摇枕组成、侧架组成、弹性悬挂系统及减振装置、基础制动装置、常接触式弹性旁承等组成。
主要技术参数:
轴重(t): |
16.5/18 |
自重(t): |
3.6 |
轨距(mm): |
1067 |
商业运行速度(km/h): |
100 |
通过最小曲线半径(m): |
60 |
车轮直径(mm): |
840 |
