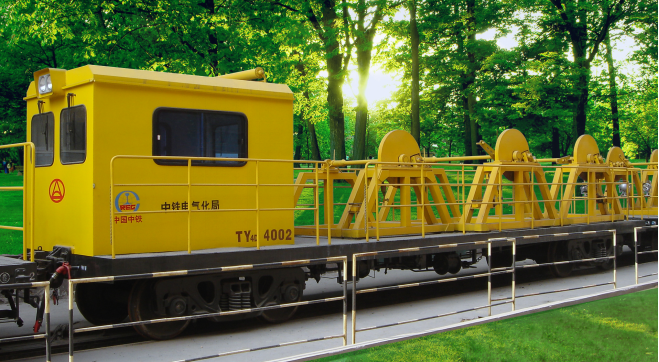

TY4D型接触网放线车

发布时间: 2016-01-08 来源: 浏览次数:
视力保护色:

TY4D型接触网放线车,用于地铁接触网导线和承力索张力放线,可同时或单独进行接触网导线和承力索放线。本车适用于地铁线路的施工、维修单位使用,可缩短施工时的区间占用时间和接触网的停电时间。具有操作简单、性能可靠、维修方便、人员培训快的优点。

主要技术规格

外形尺寸(长*宽*高)                 13630×2500×3460mm

转向架型号                          转K2

车钩型号                            标准2号机车前钩

车钩中心线距轨面高(空车)          880mm

车轮直径                            840mm

最大运行速度                        100km/h

最小通过曲线半径                     60m(10km/h时)

张力值范围                           3~5kN

放线最大速度                         ≤10km/h

线盘数量                             3盘

允许最大线盘重量                     ≤3600kg

使用线盘轴孔孔径                     Ø75-Ø125mm

线盘最小盘径                         Ø 710mm

线盘最大盘径                         Ø 2500mm

线盘最大宽度                         1400mm

适用接触线的规格                     ≤150 mm2

适用承力索的规格                    ≤150 mm2

限界                                符合GB146.1-83《标准轨距铁路机车车辆限界》、地铁上海莘闵线及广州四号线车辆限界
