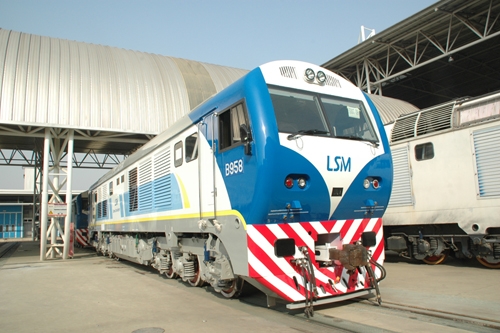

SDD7型内燃机车

总体介绍：SDD7型内燃机车为交直流电传动干线客、货运内燃机车。机车装用额定功率为1678kW的CAT3516B型柴油机；直流电传动和双微机控制系统；双司机室内走廊结构；转向架采用单独驱动的三根动轴、牵引电动机滚动轴承抱轴悬挂、内顺置排列、拉杆轴箱定位、焊接构架、中心销牵引；机车采用活塞式空气压缩机，柴油机直接驱动，26L空气制动系统。机车额定功率（主发输入功率）高达到1678kW，最大起动牵引力为320kN，持续牵引力为200kN，最大运用速度为120kn/h，机车可实现双机重联。机车轴重为18.5t。

技术特点：SDD7型内燃机车具有防空转、防滑行能力，轮周效率高，起动加速快，动力学性能和制动性能良好。机车采用模块化设计、制造和组装，检修维护方便简单。机车可装用Scharfemberg全自动车钩和链子钩+侧缓冲器两种钩缓系统。

主要技术参数

1用途干线客、货运

2轨距1676mm

3机车限界满足阿根廷铁路限界NEFA604

4传动方式交-直流电传动

5轴式C0-C0

6轮径1050mm

7轴重18.5t

8计算整备重量111t（2/3燃油和砂）

9运用功率1678kW

10机车速度（按动轮直径半磨耗计算）

a)最大运用速度120km/h

b)持续速度21.5km/h

11机车轮周牵引力

a)最大起动牵引力320kN

b）持续牵引力200kN

12通过最小曲线半径100m

13轴距

a）轴距1800mm

b）转向架全轴距3600mm

c）机车全轴距14480mm

14机车外形基本尺寸

a）长度19980mm

b）宽度3160mm

c）高度4420mm

15燃油箱容量6000L

16润滑油装载量410kg

17水装载量800kg

18砂装载量400L

19车钩中心线高度

Scharfemberg车钩mm

螺旋链子车钩mm

侧缓冲器相对机车中心线的距离1860±5mm
