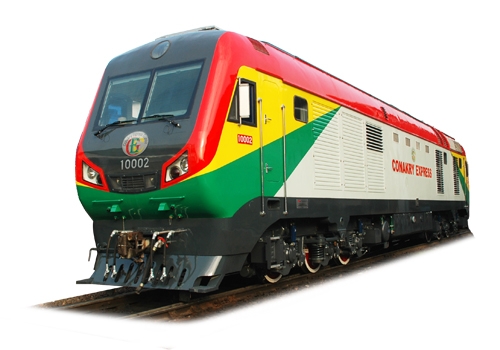

SDD16型内燃机车

总体介绍：SDD16型内燃机车是出口几内亚大功率交直流电传动的干线重载客货运两用机车，装用16V280ZJA型柴油机、JF204D型同步主发电机及ZD109E型牵引电动机、采用了承载式燃油箱、走行部为23t轴重的三轴转向架。机车设有双微机控制系统、设有电阻制动装置，具有全功率自负荷功能和双机重联功能。机车轴重为23t。

技术特点：SDD16型内燃机车的研制主要考虑几内亚的铁路运输环境、气候条件及用户的特殊要求，并兼顾几内亚周边非洲国家的运用环境。重点研究机车重要零部件及子系统的可靠性，完善机车的保护系统，如采用AMOT静液压控制阀、东风8B机车历年来提升质量的措施以及增设火灾报警系统等。机车具有防风沙、防盐雾、防暴雨等功能。

主要技术参数

2.1机车基本参数

2.1.1机车型号：SDD16型电传动内燃机车

2.1.2用途：干线客货运

2.1.3运用条件：

1)最高气温45℃；

2)最低气温0℃；

3)相对湿度100%

4）路线经过地区最高海拔高度2000m

2.1.4轨距：1435mm

2.1.5机车限界：中国国标GB146.1-1983《标准轨距铁路机车车辆限界》

2.1.6传动方式：交-直流电传动

2.1.7轴式：Co-Co

2.1.8轮径：1050mm

2.1.9轴重：(23±0.69)t

2.1.10计算整备重量：(138±4.14)t

2.1.11标称功率：3100kW（UIC工况下）

2.1.12柴油机最大运用功率：3680kW（UIC工况下，柴油机的功率修正按照ISO3046-1公式进行柴油机在高温及高海拔条件下的功率修正。）

2.1.13机车速度（按动轮直径半磨耗计算）

a)最大试验速度：110km/h

b)最大运用速度：100km/h

c)持续速度：28.2km/h（按电机计）

30km/h（按粘着计）

2.1.14机车轮周牵引力

a)最大起动牵引力：520kN（按电机计），440kN（按粘着计）

b）持续牵引力：369kN（按电机计），347kN（按粘着计）

2.1.15通过最小曲线半径：145m(单机,速度小于5km/h)

2.1.16轴距

a）轴距：1800mm

b）转向架全轴距：3600mm

c）机车全轴距：15900mm

2.1.17机车外形基本尺寸

a）长度：22000mm

b）宽度：2950mm

c）高度：4650mm

2.1.18燃油箱容量：9000L

2.1.19机油装载量：1200kg

2.1.20水装载量：1200kg

2.1.21砂装载量：400kg

2.1.22车钩中心线距轨面：880mm
