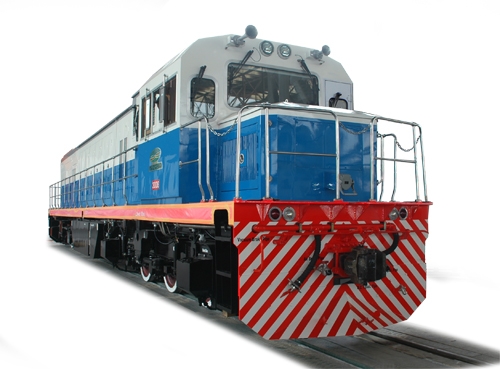

SDD20型内燃机车

总体介绍：出口坦赞铁路SDD20型内燃机车轴重20t、装用7FDL12缸柴油机、柴油机采用电喷控制技术、5GTA43A主发电机、5GE761A23牵引电机、三轴窄轨径向转向架、燃油箱参与承载的外走廊车体、真空-空气制动系统、BRIGHTSTAR微机控制技术的交-直流电传动内燃机车。机车设有电阻制动装置，具有全功率自负荷功能和双机重联功能。

技术特点：SDD20型内燃机车的研制主要考虑坦赞铁路运输环境、气候条件及用户的特殊要求，机车采用交-直流电传动，主要零部件装用GE公司产品，辅助传动系统采用机械传动，空气压缩机采用机械驱动的真空-空气两用空压机，采用单个立式操纵台。

主要技术参数

2.1机车基本参数

2.1.1机车型号：SDD20型电传动内燃机车

2.1.2用途：干线客货运及调车作业

2.1.3运用条件：

1)最高气温45℃；

2)最低气温-10℃；

3)相对湿度≥70%

4）路线经过地区最高海拔高度1800m

2.1.4轨距：1067mm

2.1.5机车限界：符合坦赞铁路〈TZR机车车辆限界〉的规定

2.1.6传动方式：交-直流电传动

2.1.7轴式：Co-Co

2.1.8轮径：915mm

2.1.9轴重：20×(1±3%)t

2.1.10计算整备重量：120×(1±3%)t

2.1.11柴油机最大运用功率：2460kW

2.1.12机车速度（按动轮直径半磨耗计算）

a)最大运用速度：105km/h

b)持续速度：26.6km/h

2.1.13机车轮周牵引力

a)最大起动牵引力：313kN

b）持续牵引力：259.7kN

2.1.15通过最小曲线半径：100m(单机,速度小于5km/h)

2.1.16轴距

a）轴距：1650mm

b）转向架全轴距：3300mm

c）机车全轴距：14235mm

2.1.17机车外形基本尺寸

a）长度：19500mm

b）宽度：2900mm

c）高度：3960mm

2.1.18燃油箱容量：9000L

2.1.19柴油机油底壳机油装载量：776L

2.1.20水装载量：1100L

2.1.21砂装载量：800kg

2.1.22车钩中心线距轨面：(885±15)mm
