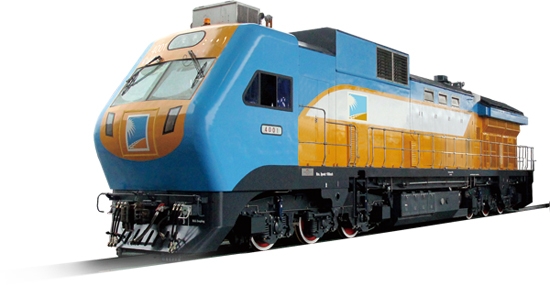

SDD17型内燃机车

总体介绍：SDD17型内燃机车是为沙特国家铁路研制的干线货运机车。机车轴重25t、装用12V280ZJ型柴油机、柴油机电子喷射控制系统、交流辅机电传动系统，主传动为交直流AC-DC传动、具有电阻制动和自负荷功能，机车的辅助传动分为交流与直流传动二种。机车为单司机室、外走廊、罩式车体的车架承载式结构。采用两个三轴转向架作为它的走行部，轴式为Co-Co，每根轴均为带牵引电动机的动轴，牵引电动机内对置布置。采用26-L型空气制动系统，具有双机重联功能。

技术特点：SDD17型内燃机车的研制主要考虑沙特的铁路运用环境、气候条件及用户的特殊要求，以机车运用可靠性为中心，兼顾机车的先进性。为保证机车柴油机和电气控制装置的可靠工作和安全，在设计上采取了一系列保护措施。机车电控方面设有主发电机过流、制动电阻过流、电阻制动装置失风、主回路接地等保护措施。机车采用完整的微机逻辑控制技术、配有欧洲机车控制系统（ETCS）和用于移动通信的全球卫星定位系统（GSR）。

主要技术参数

2.1机车型号：SDD17型电传动内燃机车

2.2用途：干线货运

2.3运用区域：沙特国家铁路

2.4运用条件：

1)最热月最高气温：55℃；

2)最冷月最低气温：0℃；

3)相对湿度：70%-90%，最高98%

4）环境特点：风沙、干燥、炎热、沙漠、大雨

5）制动要求：满足牵引空气制动或动力制动

6）重联要求：机车应满足双机重联

2.5轨距：1435mm

2.6机车限界：满足沙特国家铁路限界

2.7传动方式：交-直流电传动

2.8轴式：Co-Co

2.9轮径：1050mm

2.10轴重：25t

2.11整备重量：150t

2.12标称功率：2070kW

2.13柴油机最大运用功率：2760kW

2.14机车速度（动轮直径按1016mm计算）

a)最大运用速度：100km/h

b)持续速度：19.7km/h

2.15机车轮周牵引力

a)最大起动牵引力：556kN

b）持续牵引力：369.1kN

2.16通过最小曲线半径：100m(单机运行速度小于5km/h)

2.17轴距

a）轴距：1800mm

b）转向架全轴距：3600mm

c）机车全轴距：15640mm

2.18机车外形基本尺寸

a）长度：21620mm

b）宽度：3250mm

c）高度：5380mm

2.19燃油箱容量：10000L

2.10机油装载量：1200L

2.21水装载量：1580kg

2.22砂装载量：400kg

2.23车钩中心线距轨面：mm
