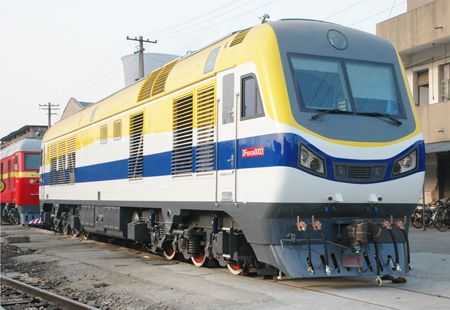

CKD4C型内燃机车

CKD4C（DF8B-VEN）型内燃机车是我公司为满足委内瑞拉干线运输需求而专门研制的，是首次驰骋在南美大陆的中国机车。该机车装用16V280ZJA型柴油机，JF204D型同步主发电机及ZD109E型牵引电机，柴油机装车功率3680kW(5000马力)；机车标称功率3100kW，轴重25吨；机车最大起动牵引力480kN(按电机计可达520kN)、持续牵引力369kN、最大恒功率速度可达90km/h以上，机车通过最小曲线半径为145m。

性能特点：该机车采用双微机控制系统，具有全功率自负荷功能和双机重联功能。

机车基本参数：

1.轨距：1435mm

2.机车限界：UIC 506-GC

3.传动方式：交-直流电传动

4.轴式：Co-Co

5.轮径：1050mm

6.轴重：(25±0.75)t

7.计算整备重量：(150±4.5)t

8.标称功率（UIC工况下）：3100kW

9.柴油机最大运用功率：3680kW

10.机车速度：

a)最大运用速度（动轮半磨耗）：100km/h

b)持续速度：28.2km/h

11.机车轮周牵引力：

a)最大起动牵引力(按电机计)：520kN（按粘着计）：480kN

b）持续牵引力：369kN

12.通过最小曲线半径：145m

13.轴距：1800mm

转向架全轴距：3600mm

机车全轴距：15900mm

14.机车外形基本尺寸（L×B×H）：22000×2950×4650mm

15.燃油箱容量：9000L

16.车钩中心线高度：（875±10）mm
