PLM系统对多组织对业务模式的支持

北京清软英泰信息技术有限公司 　陈文彬

一、企业介绍

宇威重工为福建省沿海城市唯一国家汽车产品公告内专用汽车生产企业，拥有较强的研发能力、完善的制造工艺，现有专用汽车公告20多个，具备系列半挂车、自卸汽车、混凝土搅拌运输车、后装压缩式垃圾车、矿用自卸汽车、混凝土搅拌机、混凝土废料回收系统等产品的研发及制造能力。

宇威重工具有国家钢结构工程专业承包二级企业资质，为中国南方最大的钢结构拼装基地，具有目前国内最长的总拼装线，配备一流的重型钢结构生产设备，年产5万吨大型钢结构件，具备包括桥梁工程钢结构、工业与民用建筑钢结构和工业与非标钢结构等在内的各种大中型钢结构制造与安装综合能力。两年来，宇威重工完成了厦门绝大部分跨线桥和人行天桥钢箱梁的制造安装任务。

二、PLM项目特点介绍

因为宇威重工的专用车与钢构所是两个完全独立的专业领域，从设计到工艺到制造是没有任何业务交叉的，彼此的业务数据是不能互相访问的，而领导层却是相同的。这对PLM 系统提出了一个新的要求。即在一个PLM 系统中搭“两个公司”业务模型，而终止的监控层面又要有效的融合汇总起来。

清软英泰强大的PLM建型工具，有效地结合企业的业务特点，从三个方面非常完整的实现了企业的需求。

1、业务数据的搭建

通过PLM 系统的数据模型的定制功能，不仅给企业提供搭建有自己特色的标准化数据模板，还可以利用这个工具把不同的“分公司”的业务内容首先从类别上区分开来。如图一 把专用车的设计文档、工艺文档与钢构所的施工文档与相文档等区分开来。

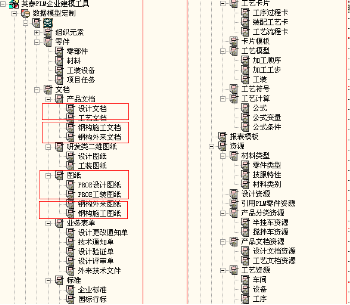

图1 多组织的模型建立

2、权限管理与流程驱动

PLM系统多纬度的权限控制机制，非常灵活有效的组织与管理用户端的应用。从“组织”上，即可引用企业的现有的组织架构，而“角色”的授权模式可以把不同的人员、组织的权限很好的分离和组合在一起。既方便企业权限的管理控制，也满足企业发展后组织架构变化权限从调的方便性。如图2把专用车的权限与钢构所的权限划分开来，他们在登入PLM 系统后不会看到对方的任何数据，而在市场、采购等部门，却又能融合在一起，把市场信息、采购信息反映到同一个部门中去。通过静态的权限与业务数据模型我们已经可以把两个“分公司”的从用户端剥离开了。还有一种情况，那就是“偶尔的”业务交叉了怎么办？ 清软英泰的流程驱动与“动态权限”可以有效解决这个问题。如图3流程的可定制定，在一般情况下专用车与钢构所的流程是完全分开的，谁也看不到谁，但在流程发起时，如果专用车的流程需求钢构所的审核，则可以把相应的人加在流程审核中去，那他就临时拥有审核人的权限，临时的权限可以随流程的结束而消亡也可以以天数消亡。这则把动态的交叉部分很有效的管理起来。

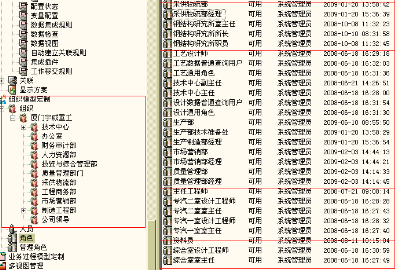

图2 多个组织数据

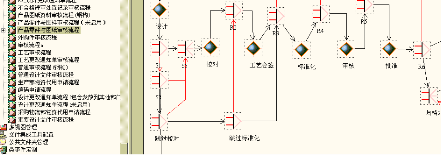

图3 按组织分开的流程数据

三、数据集成

数据集成采用的嵌入式集成，在设计人员所有的设计软件中PROE 中直接嵌入PLM 系统的管理工具，并可从设计软件前端调出PLM 管理系统，及把PROE 的数据直接导入PLM 系统中去。在PLM 中直接形成与设计一样的设计BOM，并能在线在审核与查找时直接浏览图纸和干涉分析。

图4 与PRO/E系统的集成

四、效益分析总结

厦工宇威应用了设计、工艺一体化的TiPLM系统后，从各个环节简化、优化了工作方式，大大提高了设计部门和工艺部门的设计效率和质量，解决了标准化问题，缩短了技术准备周期，加快订单通过产品部门的速度，理顺设计与制造的信息流，实现设计BOM、工艺BOM、售后服务BOM到制造BOM的转变，减少设计与制造之间的重复数据录入等；基于TiPLM完全实现了与CAD、PROE等系统的有机集成，实现产品数据在相关部门的有效、快速的传递。通过TiPLM的流程管理实现产品设计、生产的电子化管理；实现产品数据的网上审批、网上发放；基本实现了整个公司的设计段发纸质文档的问题。通过电子流程把各部门、各岗位角色并联串联起来。 达到协同工作的目标。通过建模工具构建与数据分存系统的应用大大减小了信息化建设的投入，使多个组织多个业务模式的数据有机的合成一个系统。
