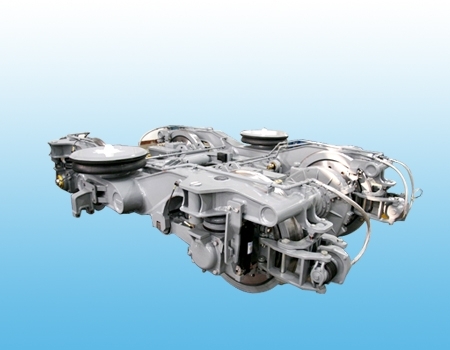

SDB-160型转向架简介
SDB-160型转向架是为原铁道部科技司立项的"十二五"公务系统重点新产品-"GCD600型快速交流传动轨道车"配套的重要部件，是填补国内空白的新产品，也是高铁运维保障的急需产品，市场前景良好。转向架采用焊接构架、转臂式轴箱定位装置、空气弹簧、抗蛇行减振器、"Z"字型牵引装置、交流传动驱动系统、具有防滑控制的轮盘制动装置，是一种新型的工程车转向架，最高运行速度可达160km/h。该产品获2014年度中国铁道学会铁道科技三等奖，获山东省名牌产品称号。
主要技术创新：
1)将动车组、地铁转向架的成熟技术应用于轨道车，提高了运行的可靠性；
2)首次在轨道车上采用交流传动技术，牵引电机架悬式安装；
3)将轨道车的最高运行速度提高到160km/h，满足了高铁检修需求；
4)采用了空气弹簧、抗蛇行减振器、轮盘制动等部件，提高了轨道车舒适性和安全性；
5)简化了工程车作业工况的锁定机构，提高了作业效率；
主要技术指标：
|
项目
|
参数
|
|
轴式
|
Bo-Bo
|
|
最高运行速度
|
160km/h
|
|
适用轨距
|
1435mm
|
|
固定轴距
|
2500mm
|
|
通过最小曲线半径
|
车辆连挂145m 单车调车100m
|
|
轴重
|
16.5t
|
|
车轮直径
|
915mm
|
|
轮对定位方式
|
转臂式弹性定位
|
|
弹簧型式
|
一系圆柱螺旋钢弹簧 二系空气弹簧
|
|
减振型式
|
一系垂向减振器 二系横向、抗蛇行减振器
|
|
传动方式
|
交流传动
|
|
传动比
|
89/21
|
|
牵引方式
|
"Z"字型牵引装置
|
|
基础制动
|
轮装制动盘，设停放制动
|
