产品说明:

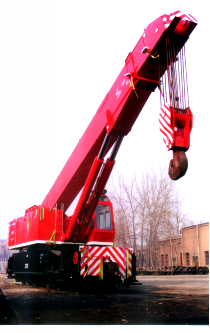

NS100G 型 100吨全液压铁路起重机是在原N1002 型固定臂内燃铁路起重机基础上改造而成的全液压伸缩臂式铁路起重机。改造后,各项性能均比N1002型铁路起重机有全面提高。其中,转台、吊臂、传动、制动、电气等主要部件和系统进行了重新设计,底架、转向架等进行了局部改造。NS100G型100吨全液压铁路起重机保持我公司原有系列起重机产品系统稳定可靠、作业辅助时间短等优良品质。尤其是在电气化铁路接触网下、桥梁、 隧道内和山区线路上的作业能力和效率都较N1002型铁路起重机优越。
起重性能
使用支腿, 360°全回转 | 100t/6m |
使用支腿,顺轨±10°回转 | 100t/7m |
使用支腿,顺轨±30°回转 | 20t/14.7m |
使用支腿,使用羊角钩作业,顺轨±10°回转 | 40t/12m |
不使用支腿,自力走行,360°全回转 | 12t/6m |
工作速度
起升速度 有载 | ≥4m/min |
起升速度 空载 | 11m/min |
变幅时间 | ≤70s |
吊臂全伸缩时间 | ≤55s |
回转速度 | 0~1r/min |
自力走行最大速度 | 15km/h |
线路指标
轨距 | 1435mm |
可通过最小曲线半径 | 145m |
自力走行(带吊臂平车)可通过最大坡道 | 13‰ |
平直道上牵引300t时最高走行速度 | 6km/h |
回送速度 | 80~120km/h |
轴重(回送状态) | ≤230kN |
车钩 | 铁路货车用标准13号车钩 |
车钩高 | 880±10mm |
限界符合GB146.1-83《标准轨距铁路机车车辆限界》 | 80~120km/h |
主机重量 | 132t |
