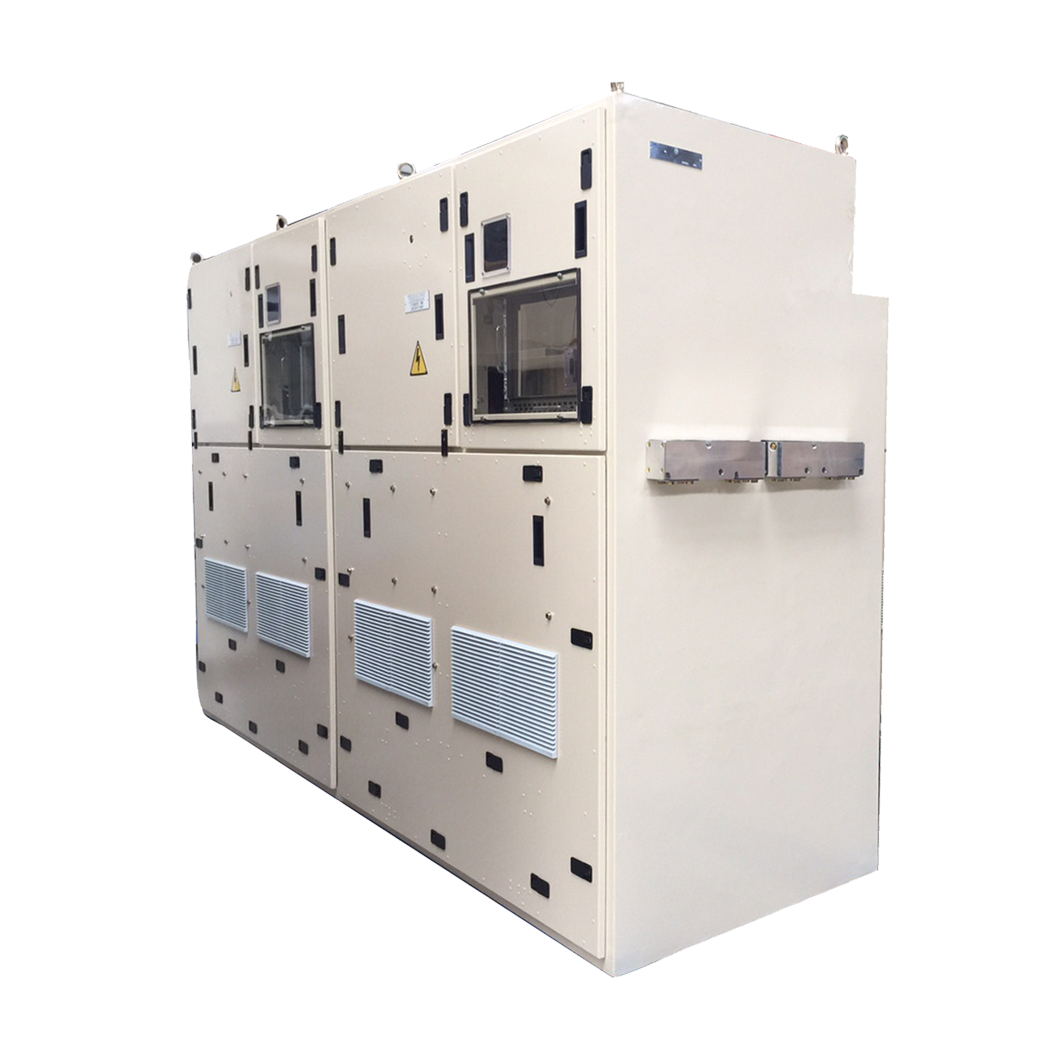

YGZN2Q239牵引变流器

产品介绍

该产品配属于交流传动八轴货运电力机车，牵引变流器输入端与主变压器的次边牵引绕组相连，并通过接触器分/合。通过四象限变流器将单相交流电压转变为稳定的中间直流电压。中间直流回路通过逆变器向异步牵引电机提供三相变频变压交流电，一个逆变器拖动一台异步牵引电机。

牵引变流器由IGBT模块组成的四象限变流器和逆变器组成，对机车进行控制，牵引变流器在各种工况下均有完善而可靠的短路、过载、接地、过电压、欠压、过热、空转、滑行以及通风的故障保护装置，是机车电传动系统的核心部件。

主要技术参数
