全国重点实验室

综合模拟仿真试验台

来源: 2023-05-26

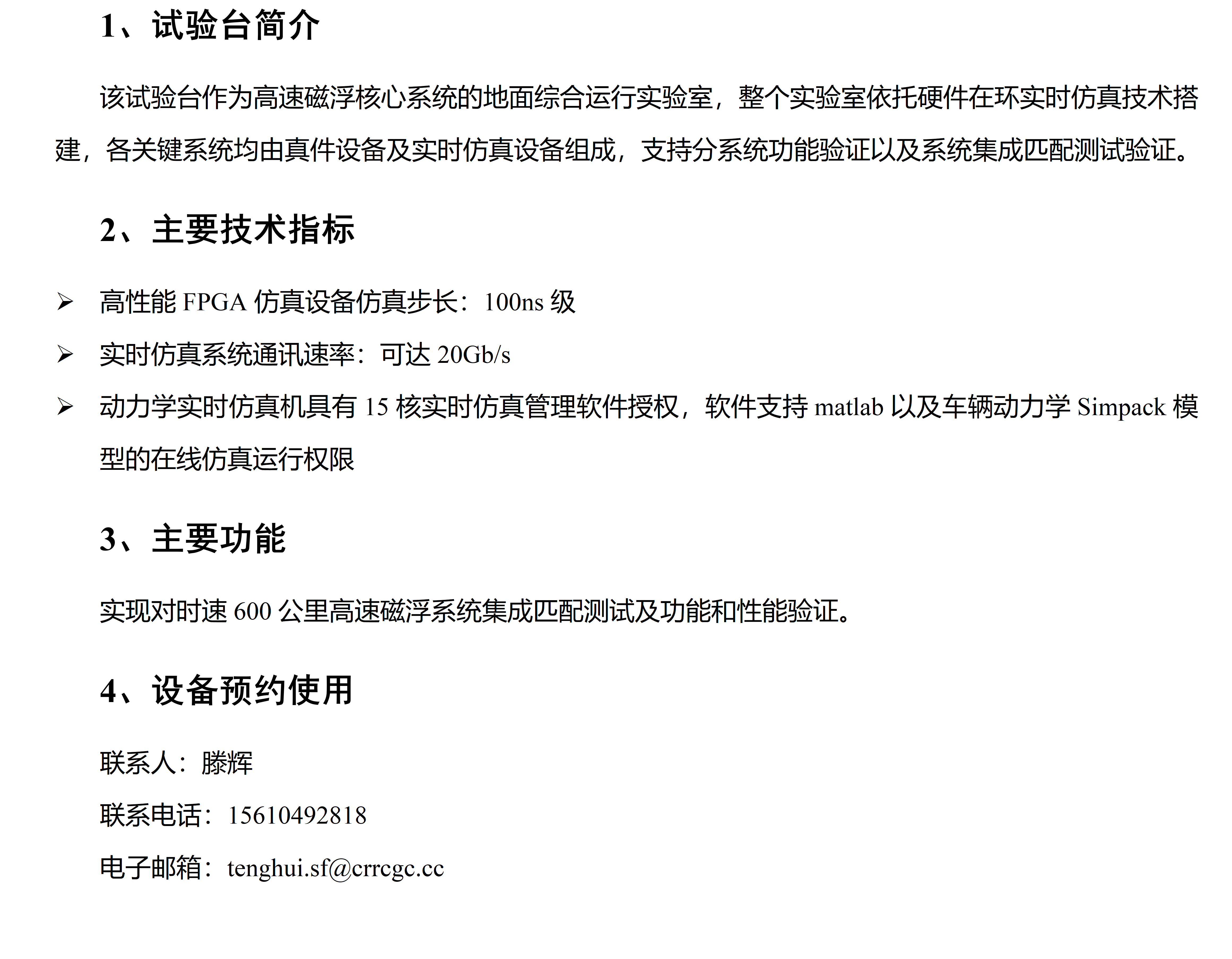

1、 试验台简介

该试验台作为高速磁浮核心系统的地面综合运行实验室,整个实验室依托硬件在环实时仿真技术搭建,各关键系统均由真件设备及实时仿真设备组成,支持分系统功能验证以及系统集成匹配测试验证。

2、 主要试验项目

(1) 牵引系统半实物仿真开发测试

基于硬件在环的实时仿真技术,搭建联合仿真平台,开展高速运行仿真,实现600km/h联合运行测试,完成以下关键技术验证:

Ø 高速分区交接、双端供电功能测试;

Ø 极限输出能力测试及验证;

Ø 牵引供电系统配置方案校核等。

(2) 长大干线运输组织功能测试验证

通过搭建 29 分区长大干线模拟运行场景,实现高速磁浮列车在多控制方式、多场景、多路况、多天气条件下的模拟运行,包括出站、进站、越站、多车追踪、会车、定点停车等长大干线运输组织模拟功能,进行长大干线运控系统运行管理,安全防护等功能验证。

(3) 全系统集成匹配测试:集成牵引、运控等核心系统,采用磁浮系统真实接口,实现大系统集成与联合调试;

(4) 与调试线联合仿真:支持与高速磁浮调试线协同仿真及试验数据联合验证;具备故障诊断及机理模型迭代优化功能。
