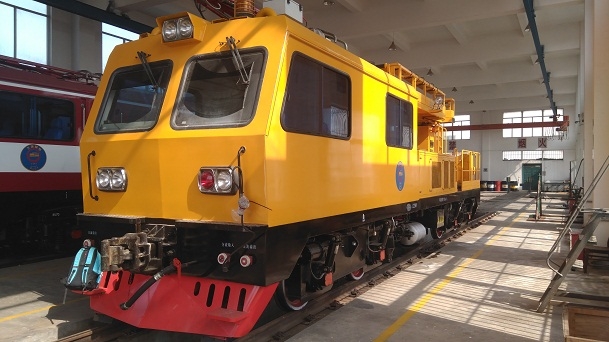

JW-4型接触网检测作业车

型号：JW-4

修别：中修、大修

1、整车主要技术参数

轨距：1435mm

车轮直径：840mm

转向架轴距：1800mm

定距：7200mm

轴列式：1A-A1

传动形式：液力机械传动

CAT C7发动机功率：224kW(305Ps)

QSL9-C325发动机功率：242kW(325Ps)

最高运行速度：80km/h

通过最小曲线半径：80m（最大通过速度10km/h）

制动方式：空气制动及停车手制动

制动距离：<400m（单机、平直道、初速80km/h）

整备重量：约34t

车钩：13号车钩

车钩中心高度(距轨面) ：880mm±10mm

燃油箱容量：580L

最大外形尺寸(长×宽×高) ：13350mm×2560mm×3700mm

2、发动机主要技术参数

型号：CAT C7

型式：水冷、直列六缸、增压、空空中冷

额定功率/转速：224kW（305Ps）/2200r/min

最大扭矩/转速：1274N•m/1400r/min

排量：7.2L

缸径X行程：110mm×127mm

燃油系：电控燃油系统

额定功率下燃油消耗率：230g/kW•h

机油规格：SAE15W/40 CD级、CE级或CF级

起动方式：DC24V电起动

3、传动箱主要技术参数

型号：CAT 972G

型式：液力-机械传动

档位：四进四退

换档方式：ECPC电液换档

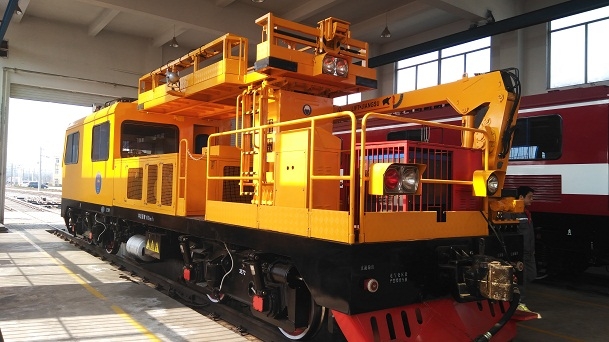

4、液压升降回转作业平台技术参数

平台面积(长×宽) ：4700mm×1750mm

远端距回转中心距离：4000mm

平台地板面距轨面最大高度：最低状态 3095mm；最高状态 4900mm

平台回转范围：左右各120°

平台前端最大载荷：300kg

平台回转中心最大载荷：1000kg
